تجفيف بالهواء الساخن + الانحلال الحراري

Sep 04,2023

View:

خلفية التطوير:

نظرًا لأن مسار عملية التجفيف بالبخار + الانحلال الحراري طويل ويتطلب شراء محارق إضافية ثلاثية النفايات وغلايات حرارة النفايات، فإن تكلفة الاستثمار مرتفعة للغاية. لذلك، تم تطوير مسار جديد لعملية التجفيف بالهواء الساخن + الانحلال الحراري لتبسيط العملية.

إن مسار عملية تجفيف الهواء الساخن + الانحلال الحراري قصير وله تكلفة استثمارية منخفضة. يمكن إعادة تدوير غاز الانحلال الحراري وتقليل تكلفة التشغيل.

وصف مسار العملية:

شروط دعم النظام: يمكن استخدام غازات المداخن ذات درجة الحرارة العالية المنبعثة من مصانع الأسمنت، ومحطات الطاقة الحرارية التي تعمل بالفحم، ومحطات توليد الطاقة من حرق النفايات، وما إلى ذلك كموارد هواء ساخن مجانية للاستخدام الثانوي، مع تكاليف تشغيل منخفضة للغاية.

إذا لم يكن لدى المالك غاز مداخن ذو درجة حرارة عالية كمصدر للهواء الساخن، فيجب تجهيز موقد الهواء الساخن في الواجهة الأمامية للمجفف الأسطواني الكبير ثلاثي القنوات. يستخدم موقد الهواء الساخن الغاز الطبيعي لتوليد الهواء الساخن.

تدخل المواد الرطبة أولاً إلى قسم التجفيف بالهواء الساخن، أي المجفف الأسطواني الكبير ذو الثلاث قنوات للتجفيف. يتم بعد ذلك نقل المواد الجافة بعد تجفيفها بالهواء الساخن إلى فرن الانحلال الحراري في قسم تفحيم الانحلال الحراري للتحلل الحراري.

يتم تكسير المادة الصلبة في بيئة لاهوائية لتوليد الطور الغازي (غاز الانحلال الحراري) والطور الصلب (الفحم الحيوي). غاز الانحلال الحراري هو غاز قابل للاحتراق. جزء منه يعود إلى غرفة الاحتراق في فرن الانحلال الحراري ليحل محل وقود الغاز الطبيعي في قسم الكربنة بالتحلل الحراري، ويعود الجزء الآخر إلى فرن الصهر الساخن ليحل محل وقود الغاز الطبيعي في قسم تجفيف الهواء الساخن.

إذا كانت نسبة المادة العضوية في المادة عالية والقيمة الحرارية عالية، فإن غاز الانحلال الحراري الناتج عن فرن الانحلال الحراري يمكن أن يحل محل الغاز الطبيعي تمامًا ويدعم تشغيل النظام بأكمله، وبالتالي تقليل استهلاك الوقود وتكاليف التشغيل بشكل كبير.

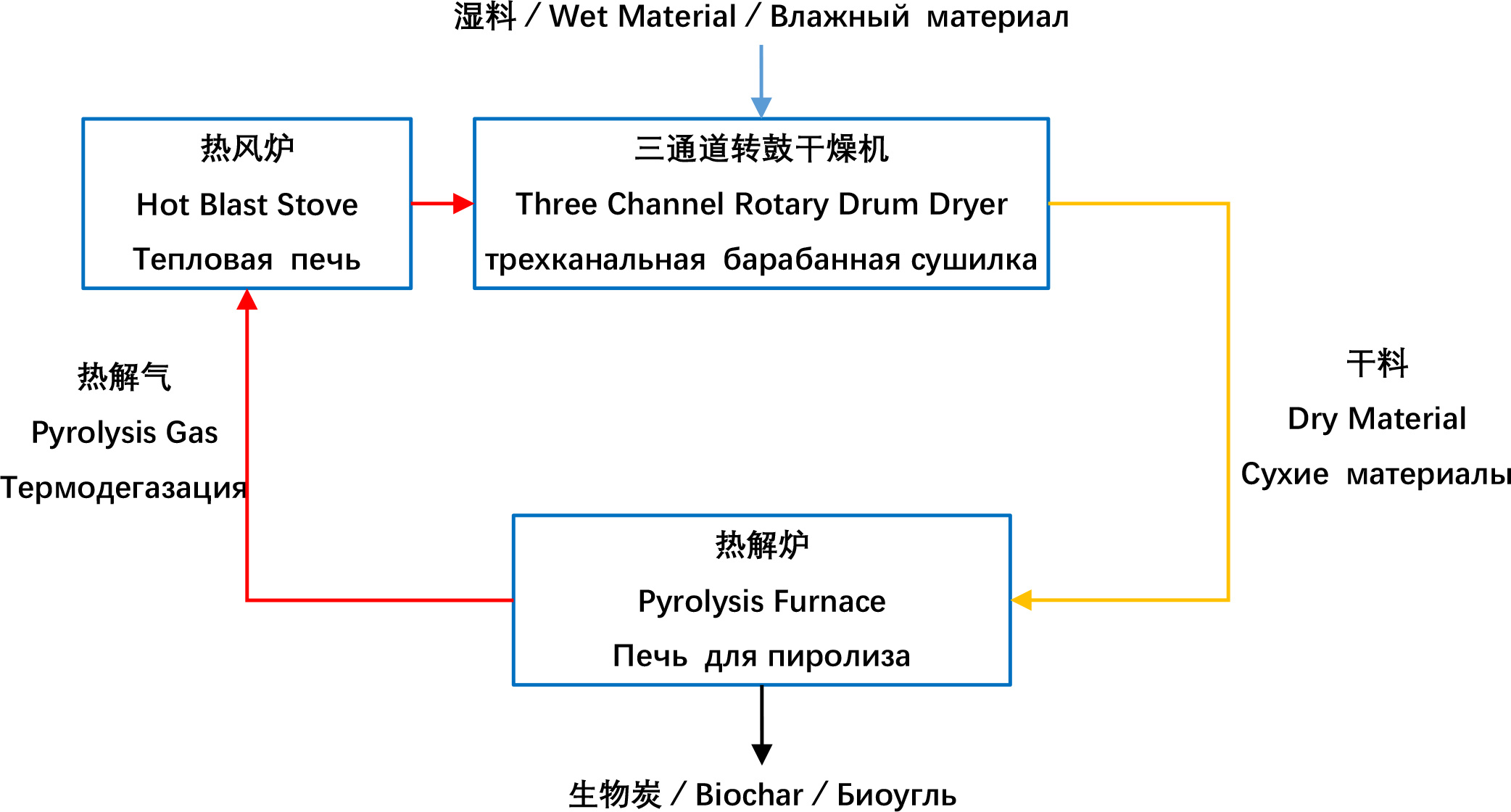

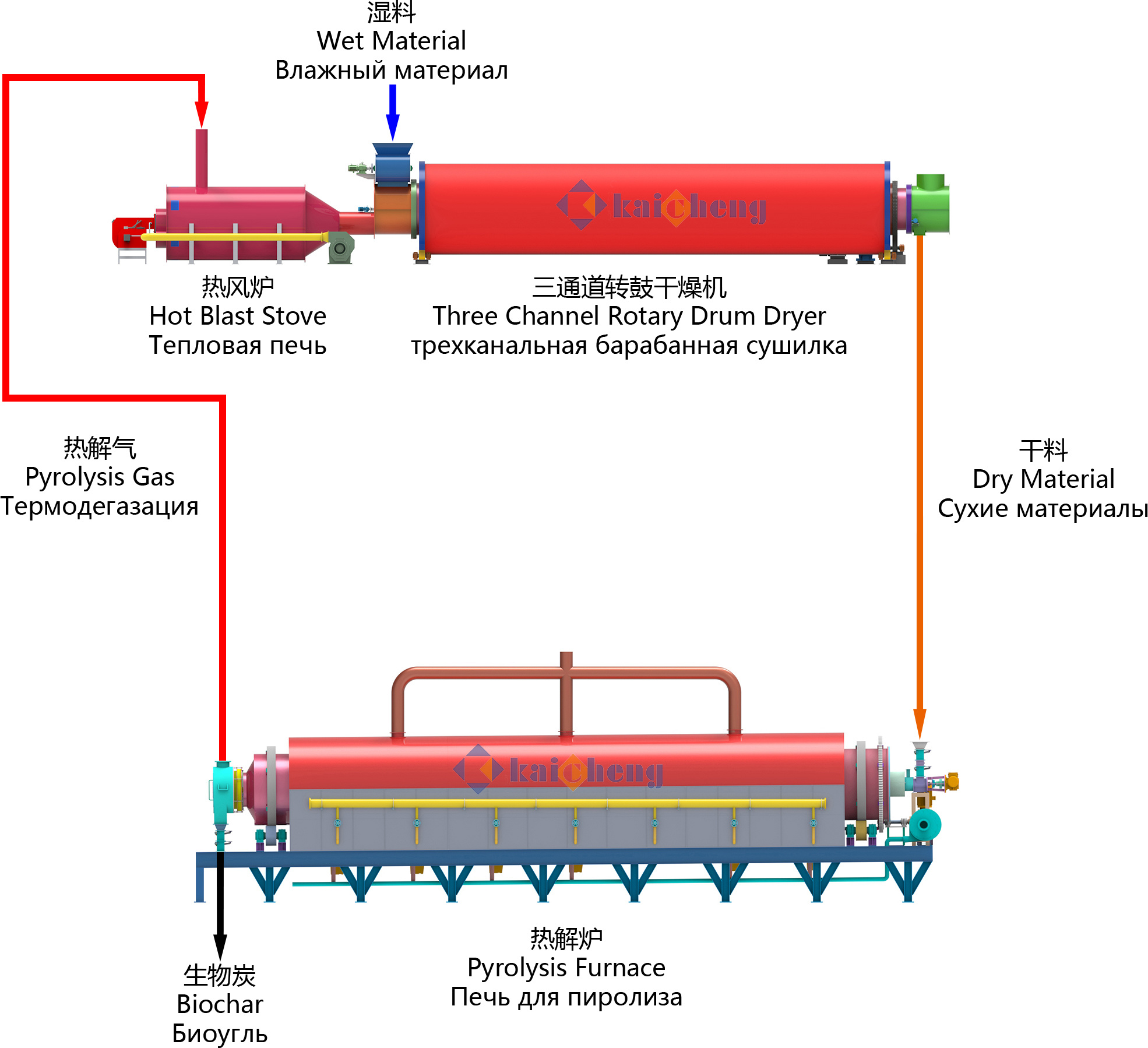

مخطط تدفق العملية:
