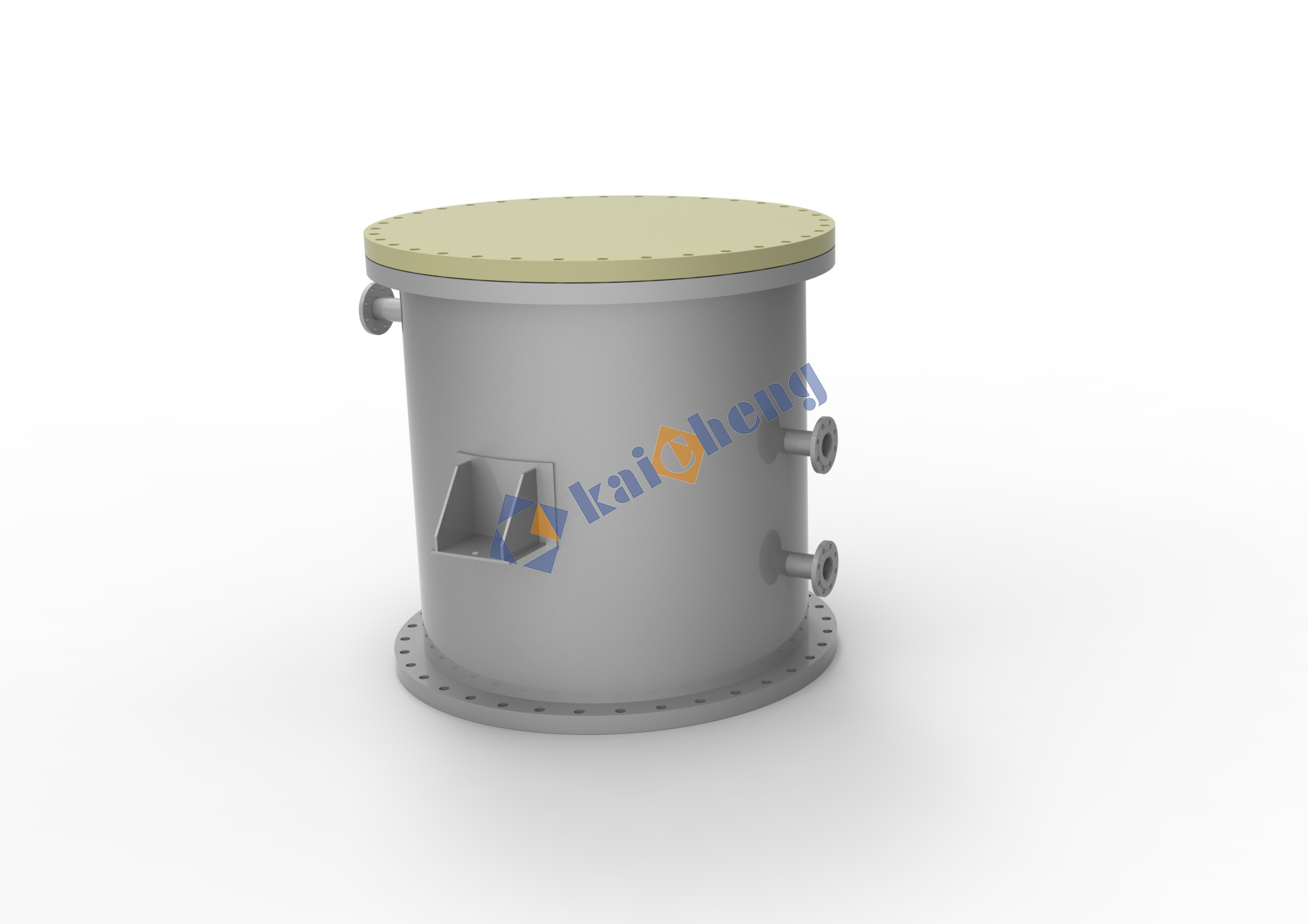

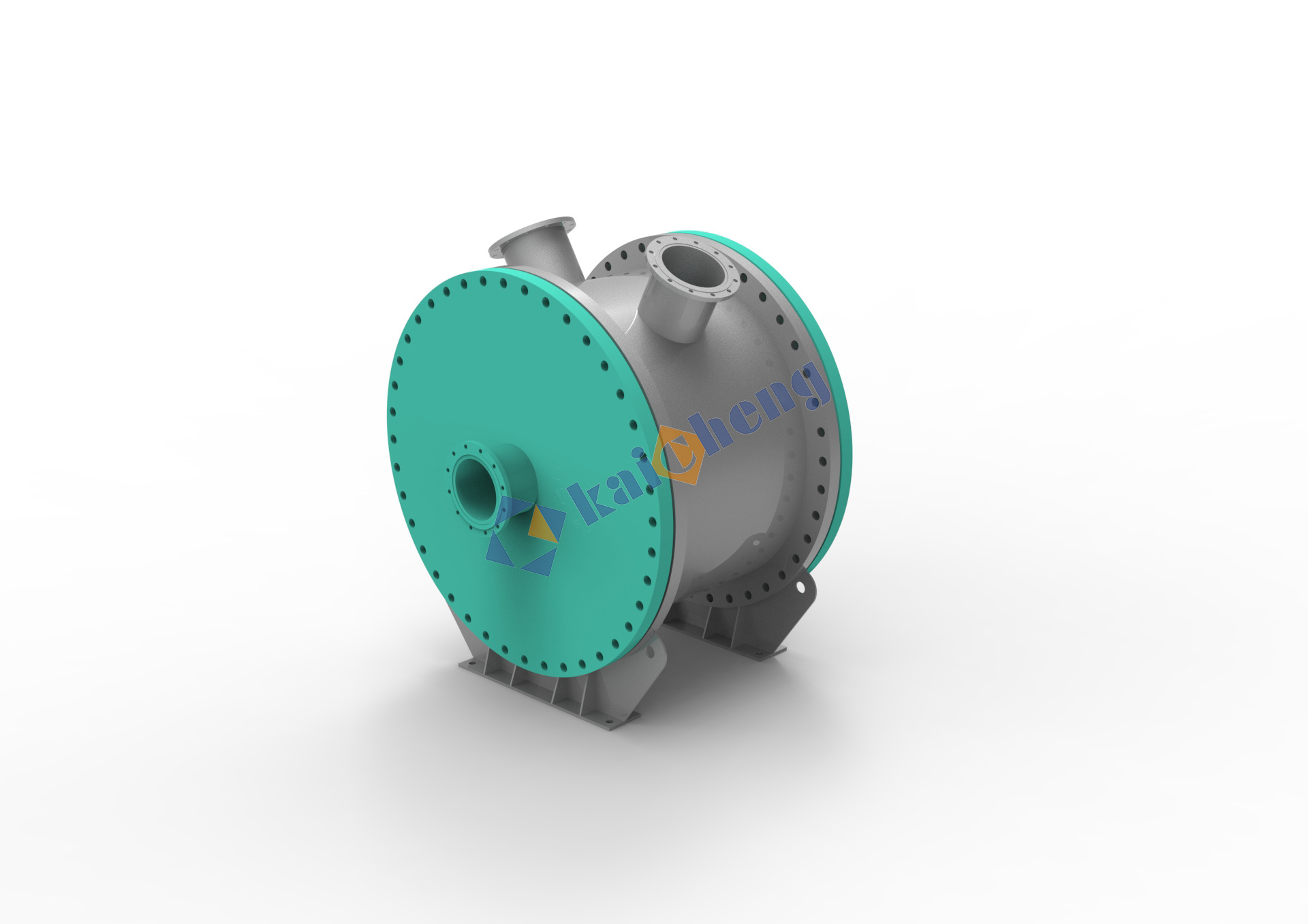

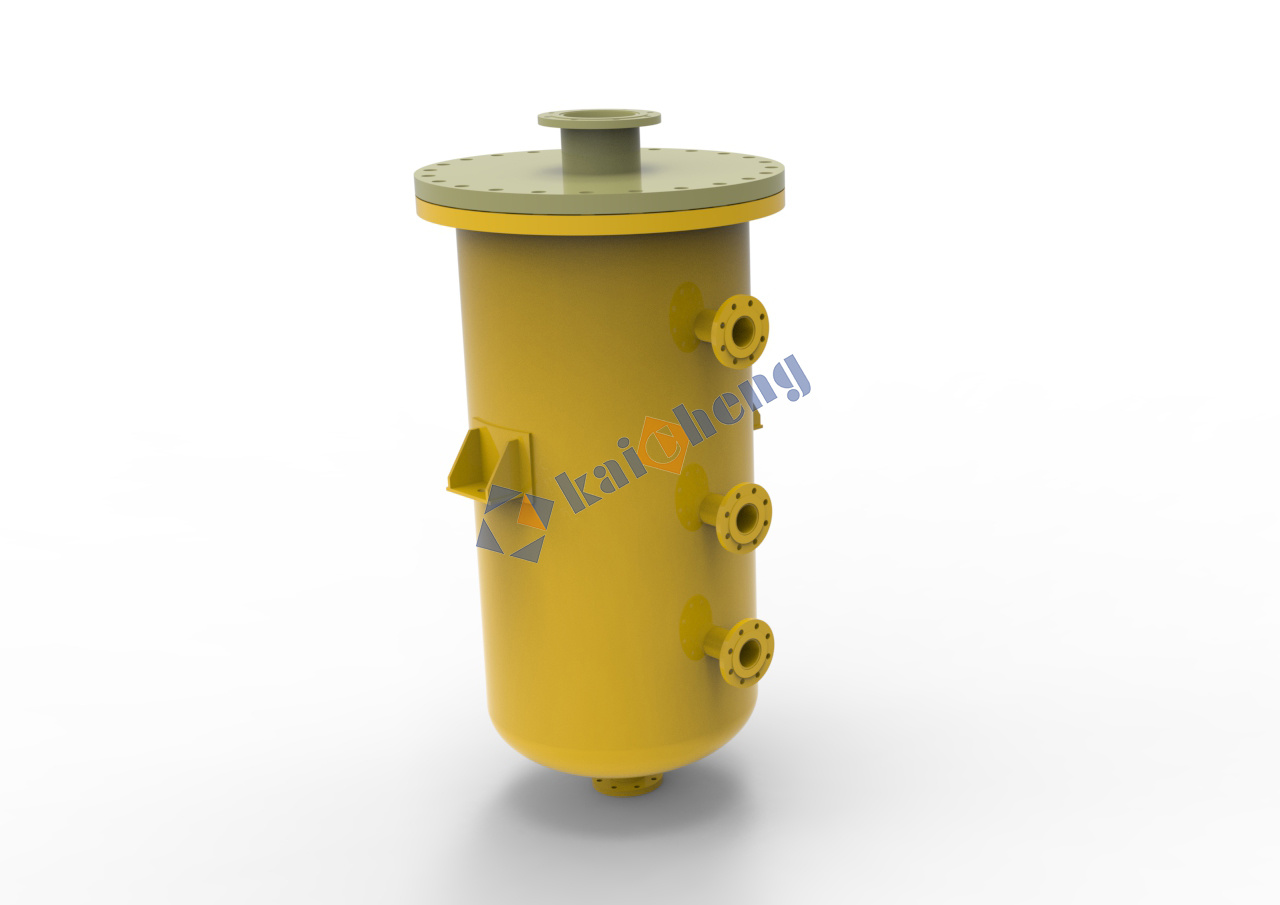

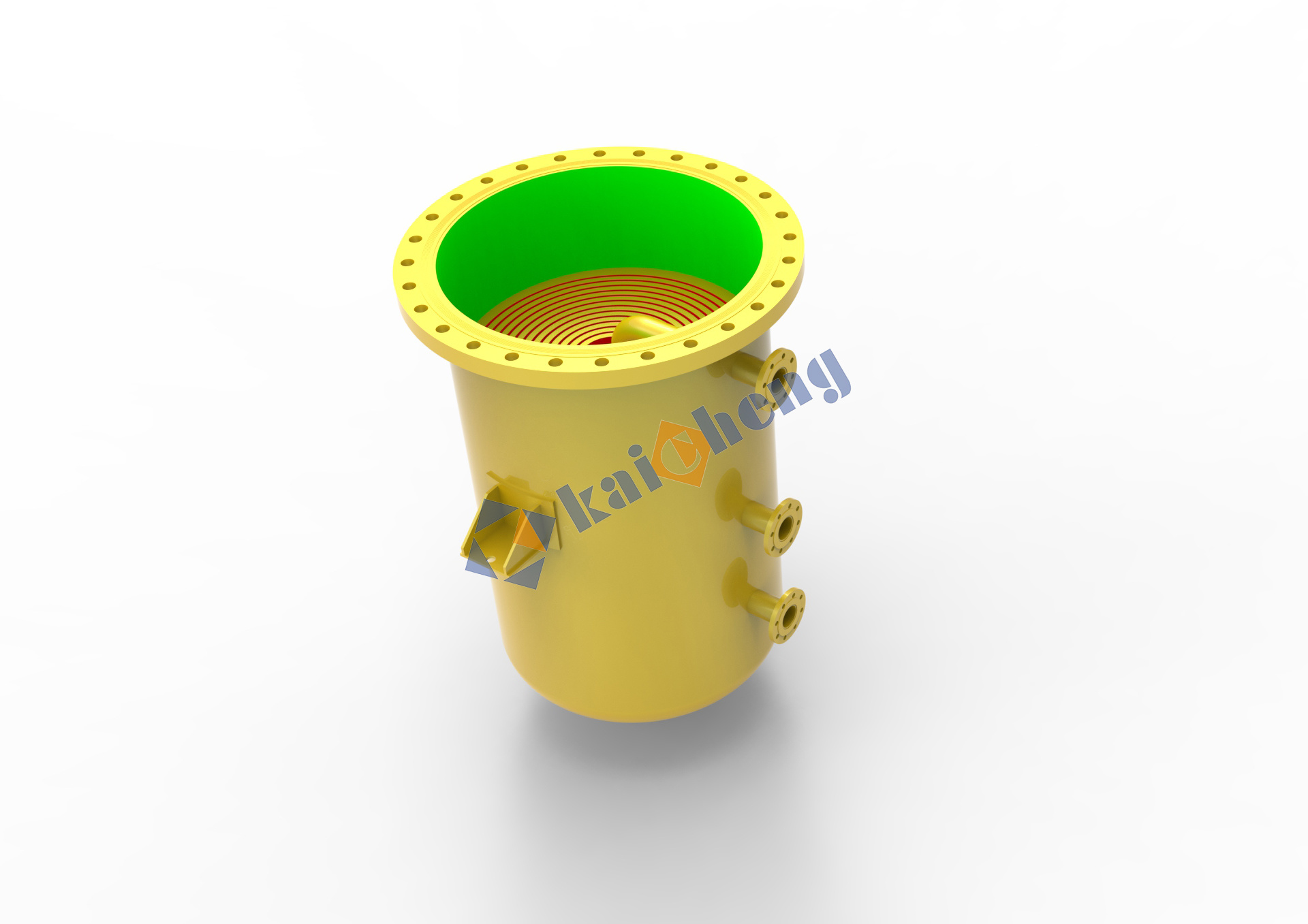

مبادل حراري لوحة دوامة
يحتوي المبادل الحراري الحلزوني على قناة تدفق مزدوجة تتكون من خطين حلزونيين متحدين المركز. لا تتداخل قنوات التدفق المزدوج مع بعضها البعض، ويكون الوسط في حالة تدفق مضاد تمامًا في قناة التدفق. يدخل السائل الحراري عمومًا من المحور المركزي، ويتدفق من الداخل إلى الخارج، ويتدفق إلى الخارج من الجوانب. يدخل السائل البارد من الخارج من الجانب ويتدفق إلى الداخل باتجاه المحور المركزي لتحقيق التدفق المعاكس. يمكن لهذه الطريقة تحقيق معاملات نقل حرارة أعلى من الأنواع الأخرى من المبادلات الحرارية. أسهل لتحقيق تبادل درجة الحرارة.
ملحقات المنتج :
Keywords: مبادل حراري لوحة دوامة
- الوصف
- رسم تخطيطي

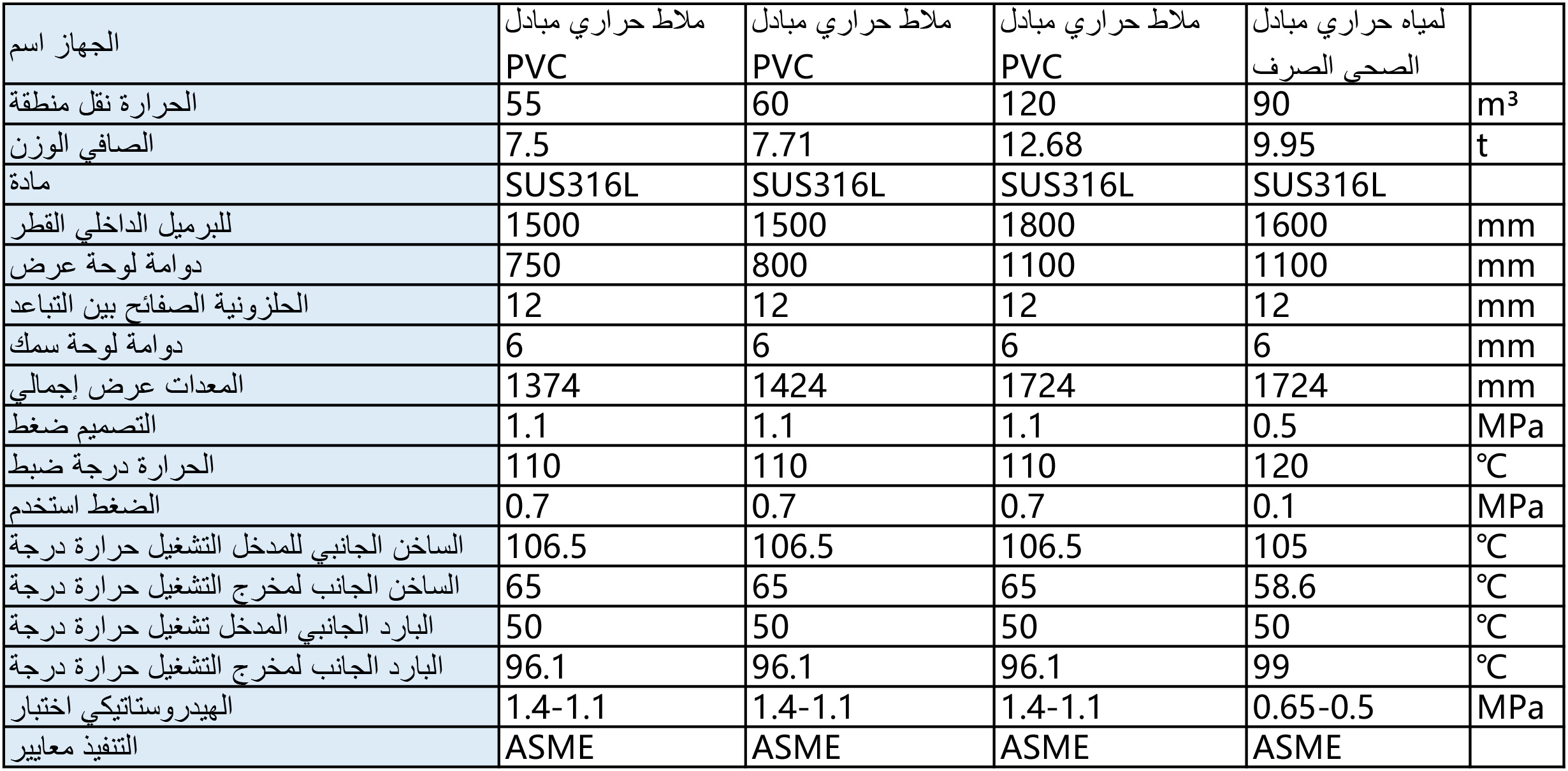

- المعلَمة
- نتيجة
-
مقدمة المعدات:
يتم استخدام المبادلات الحرارية ذات الألواح الحلزونية للمبادلات الحرارية الحلزونية السائلة إلى السائلة. لديهم قنوات منحنية حلزونية، والتي يمكن أن توفر نقل الحرارة الأمثل وظروف التدفق للسوائل المختلفة. يمكن تصميم النماذج وفقًا لظروف مختلفة. القطر ومنطقة نقل الحرارة.
مبدأ العمل:

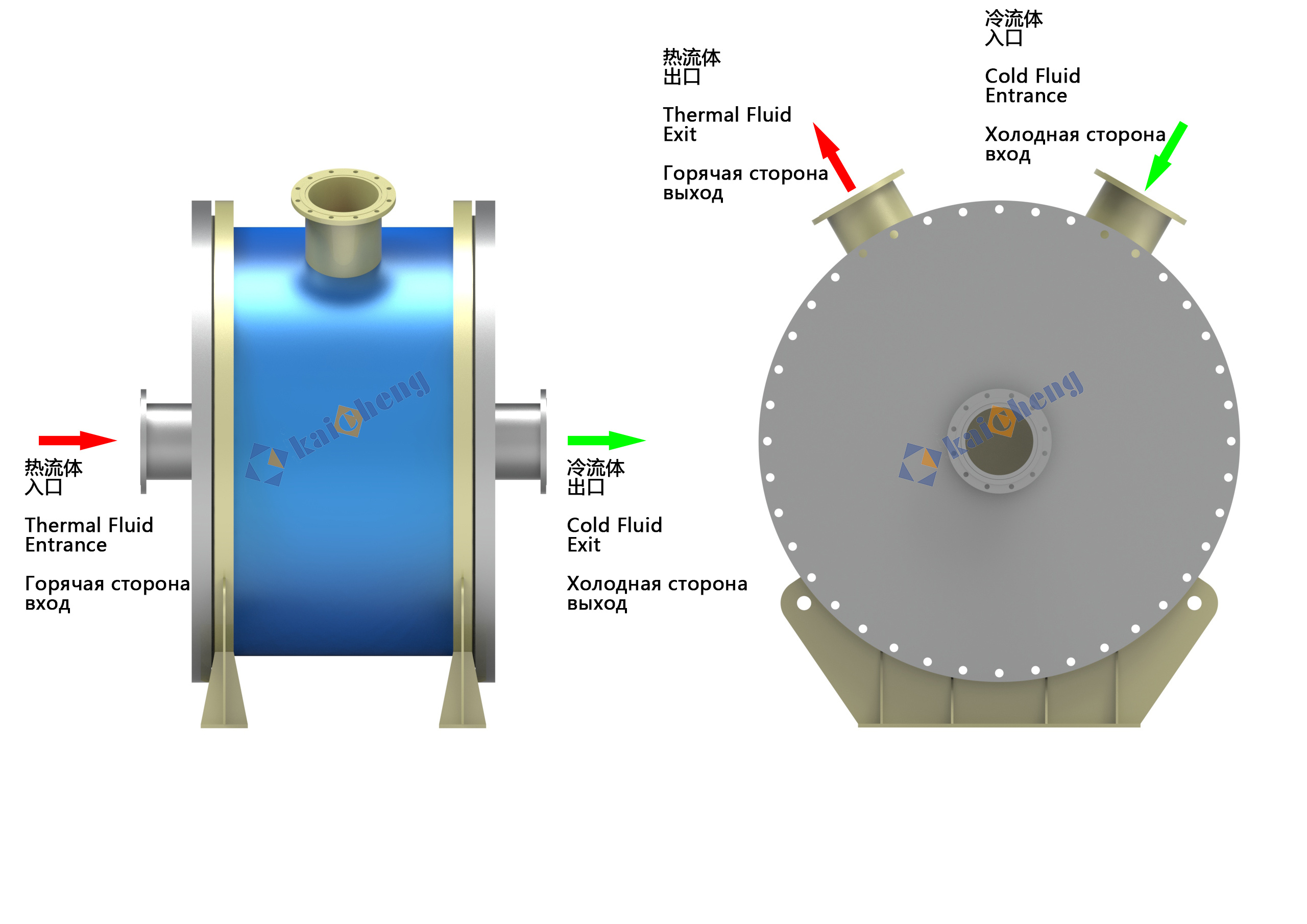

يحتوي المبادل الحراري الحلزوني على قناة تدفق مزدوجة تتكون من خطين حلزونيين متحدين المركز. لا تتداخل قنوات التدفق المزدوج مع بعضها البعض، ويكون الوسط في حالة تدفق مضاد تمامًا في قناة التدفق. يدخل السائل الحراري عمومًا من المحور المركزي، ويتدفق من الداخل إلى الخارج، ويتدفق إلى الخارج من الجوانب. يدخل السائل البارد من الخارج من الجانب ويتدفق إلى الداخل باتجاه المحور المركزي لتحقيق التدفق المعاكس. يمكن لهذه الطريقة تحقيق معاملات نقل حرارة أعلى من الأنواع الأخرى من المبادلات الحرارية. أسهل لتحقيق تبادل درجة الحرارة.
مزايا المعدات:
1. يتم تحقيق استعادة الحرارة بكفاءة من خلال تدفق التيار المعاكس. الكفاءة الحرارية هي 2-3 مرات من المبادلات الحرارية ذات الغلاف والأنبوب المماثلة، مع تقليل استهلاك الوقود الأحفوري وانبعاثات ثاني أكسيد الكربون.
2. إن التصميم أحادي القناة مع تأثير التنظيف الذاتي يقلل بشكل كبير من القياس ويخفض تكاليف التشغيل.
3. التصميم سهل الفتح يجعل التنظيف سريعًا وبسيطًا، مما يقلل من وقت توقف التنظيف ويزيد القدرة الإنتاجية.
4. سطح النقل الحراري سهل الفحص والتنظيف.
5. تصميم مدمج ومرن يقلل من هندسة خطوط الأنابيب والهيكل الفولاذي، ويقلل من تكاليف التركيب والمواد، ويمكن تركيبه أفقيًا أو رأسيًا، مما يوفر ميزانية الصيانة السنوية.
الصناعات التطبيقية:
- البتروكيماويات
- مصفاة
- تصنيع الصلب
- اللب
- معالجة المعادن (المعادن والخامات)
- معالجة مياه الصرف الصحي (البلدي والصناعي)
- شركة الأدوية
- تكرير الزيوت النباتية
- معالجة الغاز الطبيعي
- الطين الكيميائي
-
-
-
